产品简介 / INTRODUCTION

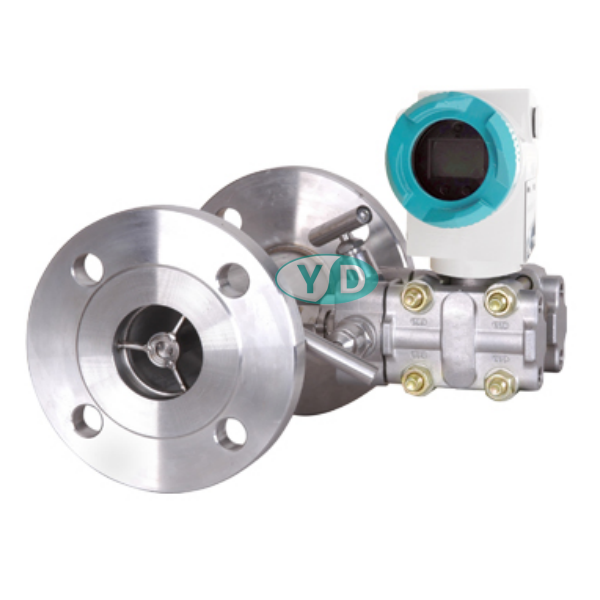

V锥流量计属于边壁收缩式节流装置。是一种基于差压原理进行流量测量的流量仪表。其结构是在管道中心悬挂一个与管道同轴的V形锥体。流体经过时，V形锥体将流体逐渐地节流收缩到管道的内边壁。V形锥流量传感器与差压变送器、显示仪表（或计算机）组成可实现流量的测量。V形锥特殊的结构具有很多的优点：如直管段要求短，适合脏污介质的测量，重复性好，相对孔板使用寿命长等等。因此可广泛应用于冶金、电力、化工、供热等工业的流量测量中。
产品优点 / PRODUCT ADVANTAGES
●所需直管段短： V形锥特殊的结构能减弱速度分布中的凸形状，使其具有整流的特性。正是这种自整流的特性，使其对前后直管段的要求大大缩短。一般上游0～3D，下游0～1D。
●使用寿命长、长期稳定性好：V形锥具有自混合器的功能。当非均相流体流经V形锥时，非均相流体会自行混合而变成均速流体，从而达到有效的流量测量。
●重复性在0.1％左右, 流出系数不确定度为±0.5％：V形锥的相对压力损失低于孔板，V形锥总体差压又低于孔板(相同工况和β值下),因此V形锥的总体压损低于孔板。
技术参数 / TECHNICAL PARAMETERS
测量介质 | 液体，气体，蒸汽 |
公称通径 | DN20-DN2000 |
公称压力 | 1.0,1.6,2.5,4.0,6.4,10 |
工作温度 | -200℃~500℃ |
最小雷诺数 | 8000（当雷诺数在400-8000之间时，仍具有很好的重复性） |
β值范围 | 0.45~0.85 |
精度等级 | （传感器）：0.5级（全套系统）：1.0级，1.5级，2.5级 |
量程比 | 1:10~1:15 配双变送器时1:30~1:40 |
