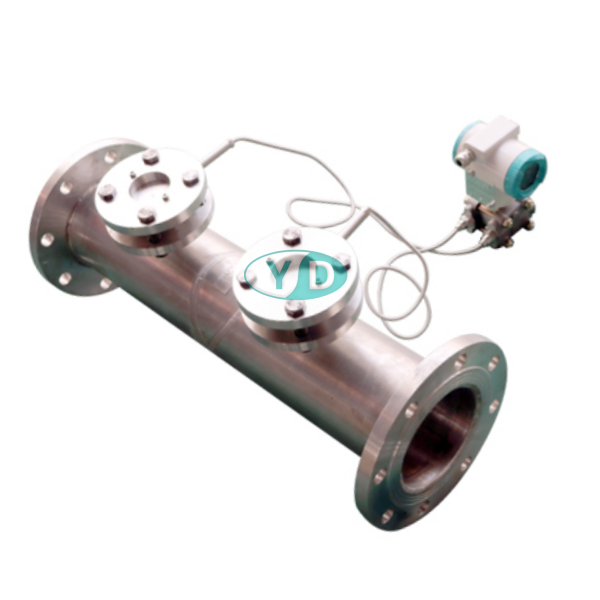

产品简介 / INTRODUCTION
楔形流量计基于伯努利方程和连续性方程工作。在测量管道中，流体流经特制的楔形节流件时，流通面积减小，流速增加，压力降低，依据节流件前后产生的压力差来计算流量。楔形节流件的独特形状使流体在其表面形成附面层并逐渐收缩，即使在雷诺数较低的情况下也能保持稳定的流态，确保流量测量的准确性与可靠性。
产品优点 / PRODUCT ADVANTAGES
●楔形节流件：采用 V 形或楔形结构，材质根据测量介质特性选择，如不锈钢、碳钢等，具有良好的耐腐蚀性与机械强度，能适应多种工况。
●测量管道：通常为直管段，与节流件配合确保流体稳定流动通过节流区域，内壁光滑以减少流体摩擦阻力对测量的影响。
●取压装置：常见有差压变送器，安装在楔形节流件前后特定位置的取压口上，精确采集压力差信号并转换为电信号输出，便于流量数据的处理与传输。
技术参数 / TECHNICAL PARAMETERS
1. 测量精度：一般可达±1%，在高精度要求应用场景下，经校准和优化可达±0.5%。
2. 量程比：较宽，通常为 10:1 到 15:1，部分产品可达 20:1，可满足流量变化较大的测量需求。
3. 雷诺数范围：适用范围广，可在低雷诺数（如 500）至较高雷诺数（如 1×10⁷）条件下稳定工作，适用于高粘度、低流速流体测量。
4. 压力等级：涵盖多种压力范围，从低压到高压（如 1.6MPa - 42MPa），能满足不同工业压力环境下的流量测量。
5. 温度范围：适应较宽温度区间，例如 - 200℃ - 800℃，可应用于低温液体与高温蒸汽等介质测量。
