产品简介 / INTRODUCTION

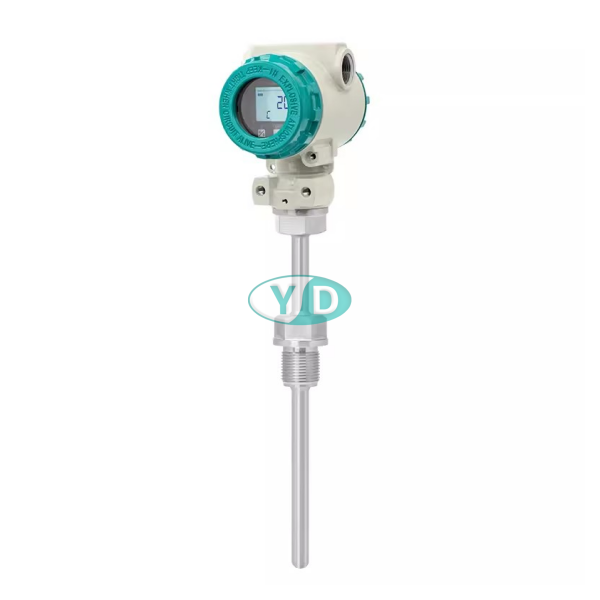

一体化温度变送器是温度传感器与变送器的结合，以十分简捷的方式把 -200~+1000 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的可选产品。温度变送器采用二线制传送方式（电源与信号输出为二根公用导线），输出与被测温度成线性的 4-20mA 电流信号。变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元。作为新一代测温仪表，可广泛应用于石油、化工、纺织、冶金、机电、电力、航空、食品加工、医学工程等工业和科研领域，进行自动化温度检测、变送和控制。
产品优点 / PRODUCT ADVANTAGES
●工作环境温度宽：-25℃-85℃，-30℃-120℃；
●具有高精度冷端补偿电路、全温度范围绝对误差±0.5℃（S 热电偶±0.8℃）；
●先进的非线性校正电路，输出信号与被测温度成线性关系；
●内带漂移自校正系统，在整个工作温度范围内保证测量精度；
●附有特殊的控热机构，有效的控制热传导作用；
●采用环氧树脂封装，耐腐蚀，抗震性好，可靠性高；
●应用面广，既可与热电偶、热电阻形成一体化现场安装机构，也可作为功能模安装在检测设备中；
●抗干扰电路设计、保证变送器在受到各种干扰下能够可靠的工作，特别具有抗电磁干扰单元，适宜于现代电磁污染严重的环境
技术参数 / TECHNICAL PARAMETERS
类 别 | AI-WB 模块式温变 | TI-WB一体化温度变送器 |
准 确 度 | 0.2%F.S 0.5%F.S |
输 入 | 热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
输 出 | 二线制 4-20mA DC |
使用温度 | -25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ） |
温度影响 | ≤0.05%/ ℃ |
湿 度 | 5-95%RH |
现场显示 | 无 | 3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
显示精度 | 无 | 数字式： 0.5 级 指针式： 2.0 级 |
负载能力 | < 600 Ω （额定负载 250 Ω ） |
外形尺寸 | 44×18 | 70 ×100（中继器） |
