产品简介 / INTRODUCTION

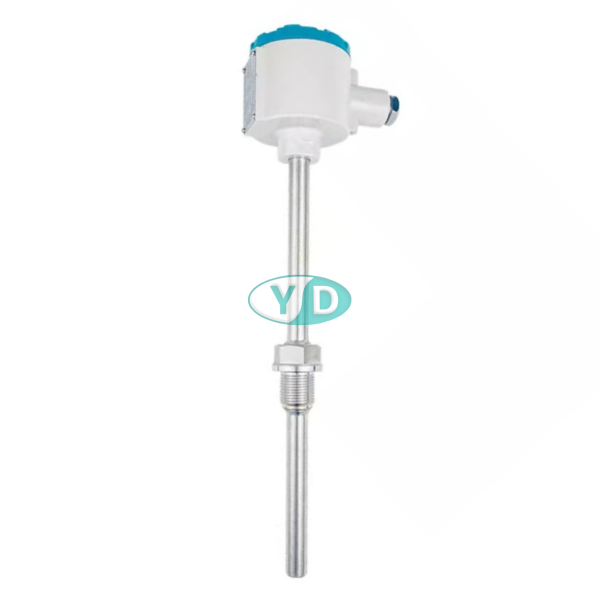

防爆热电偶是一种温度传感器，在化学工业自控系统中应用广，通过温度传感器， 可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、 调节和控制。工业用防爆热电偶、热电阻作为温度测量和控制的传感器与显示仪表配套，以直接测量和控制过程中的气体、液体和蒸汽的温度。防爆热电偶广泛应用于炼钢炼铁、石油化工、机械制造、玻璃陶瓷、塑料橡胶、酿酒制药、轻工纺织、食品、烟草、水处理、火电及核工业等行业
产品优点 / PRODUCT ADVANTAGES
●多种防爆形式，防爆性能好；
●装配简单，更换方便；
●压簧式感温元件，抗振性能好；
●机械强度高，耐压性能好；
●测量精度高；
●热响应时间快；
●耐高温可达2800度；
●测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）；
技术参数 / TECHNICAL PARAMETERS
◆量程规格
型号 | 分度号 | 测量范围 | 精度等级 | 允许偏差Δt℃ |
WRN、WRNK | K | 0～800℃ | Ⅰ | ±1.5℃或±0.004ㄧtㄧ |
WRN2、WRNK2 | Ⅱ | ±2.5℃或±0.0075ㄧtㄧ |
WRE、WREK | E | 0～600℃ | Ⅰ | ±1.5℃或±0.004ㄧtㄧ |
WRE2、WREK2 | Ⅱ | ±2.5℃或±0.0075ㄧtㄧ |
注：“t”为感温元件实测温度。
◆热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用T0.5表示。
◆公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
◆热电偶绝缘电阻：常温绝缘电阻的试验电压为：直流500±50V。测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45%，大气压力86-106kpa。
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。
即：Rr-L>100MΩ·m L>1m
式中：Rr-热电偶的常温绝缘电阻值（MΩ）
L-热电偶的长度（m）
对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
◆铠装热电偶（绝缘式）的绝缘电阻：在环境温度为20±15℃相对湿度不大于80%时，热电极与外套管之间的绝缘电阻应大于等于100MΩ.m*，试验电压为直流500V。（*绝缘电阻用MΩ.m表示，即为常温绝缘电阻与铠装热电偶长度的乘积）
◆防爆类型和级组
防爆级组：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安级组：iaⅡBT4或iaⅡCT4（多对式） iaⅡBT6或iaⅡCT6（多对式）
外壳防护等级：IP65
