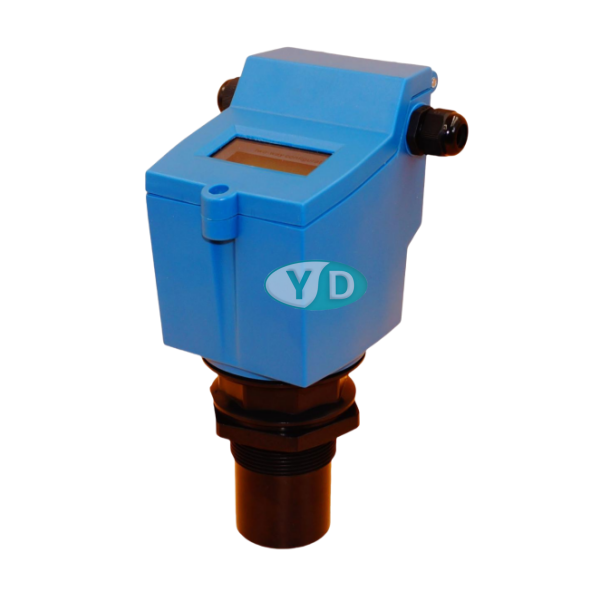

产品简介 / INTRODUCTION
超声波液位计是由微处理器控制的数字液位仪表。在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收，通过压电晶体转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
工作原理 / WORKING PRINCIPLE
超声波液位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。
探头部分发射出超声波，超声波遇到与空气密度相差较大的介质会行成反射，反射波被探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：
距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式：环境声速= 331.5 + 0.6×温度
技术参数 / TECHNICAL PARAMETERS
类型内容 | 二线制 | 四线制 |
测量范围 | 0～5m、0～10m、0～15m、0～20m |
盲 区 | 0.25m～0.8m（视测量范围而定） |
测量精度 | ±0.3%FS* （标准条件*） |
分 辨 率 | 1mm |
仪表显示 | 显示液位、距离、继电器状态 |
供电电压 | DC12V～36V / 22mA | DC12V～36V / 100mA 或AC85V～265V / 5W |
模拟输出 | 4～20mA环路电流输出 负载小于400欧姆 | 4～20mA/bit12电流输出 负载小于500欧姆 |
数字输出 |
| RS485接口 / Modbus-RTU协议 |
开关量输出 | 无 | 2路 |
触点功率3A 250VAC / 5A 30VDC |
变送器材质 | ABS | ABS |
探头材质 | 普通防水ABS / 耐腐蚀ETFE / 也可定制聚四氟乙烯PTFE探头 |
电气接口 | PG11接口 | PG11 接口 |
过程接口 | G2（可定制G1 1/2） |
环境温度 | －20℃ ～ ＋60℃* |
过程温度 | －20℃ ～ ＋90℃（超过＋60℃需在订购时注明要求） |
防水等级 | IP65 | IP65 |
常年处在潮湿环境下，建议在防水接头、仪表盖缝处涂玻璃胶 |
过程压力 | 0.8～3bar / 海拔小于2000米 |
