产品简介 / INTRODUCTION

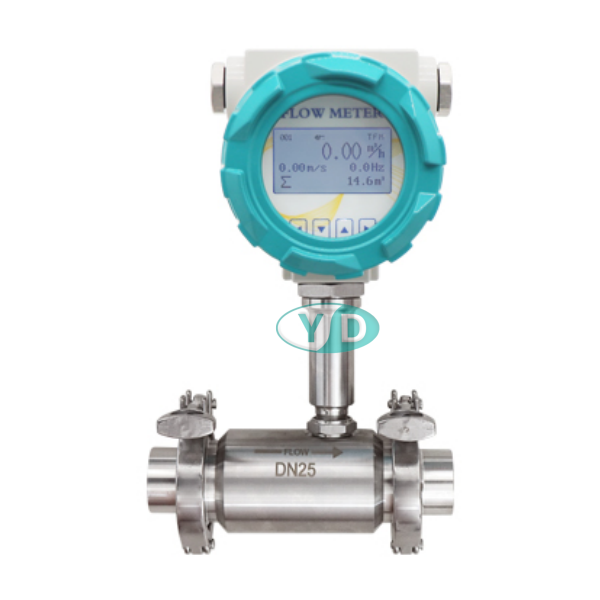

卡盘式卫生型液体涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。
工作原理 / WORKING PRINCIPLE
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由**磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：
Q=3600×f/k
式中：
f－脉冲频率[Hz]；
K－传感器的仪表系数[1/m]，由校验单给出。若以[1/L]为单位Q=3.6×f/k；
Q－流体的瞬时流量（工作状态下）[m3/h]；
3600－换算系数；
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
产品优点 / PRODUCT ADVANTAGES
1、高**度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2、重复性好，如经常校准或在线校准可得到极高的**度，在贸易结算中是优先选用的流量计；
3、具备仪表系数**修正，智能补偿仪表系数非线性，并可进行现场修正；
4、所有有效数据掉电后保持10年不丢；
5、范围度宽，中大口径可达1:20，小口径为1:10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用**测量，仪表表体上不必开孔，易制成**型仪表。
技术参数 / TECHNICAL PARAMETERS
执行标准 | 涡轮流量传感器（JB/T9246-1999） |
连接方式 | 螺纹、卡箍、法兰、夹装式 |
精度等级 | ±1%R、±0.5%R、±0.2%R（需定制） |
传感器材质 | 304、316不锈钢等 |
使用条件 | 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ |
相对湿度：5%-90% 大气压力：86Kpa～106Kpa |
信号输出功能 | 脉冲信号、4-20mA信号 |
通讯输出功能 | RS485通讯、HART协议等 |
工作电源 | 外电源：24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 |
内电源：1组3.6V10AH锂电池，电池电压在2.0-3.0V时均可正常工作 |
信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型、内螺纹M20*1.5 |
防爆等级 | Exia II CT或Exd II BT6 |
防护等级 | IP65或更高可定制 |
