产品简介 / INTRODUCTION

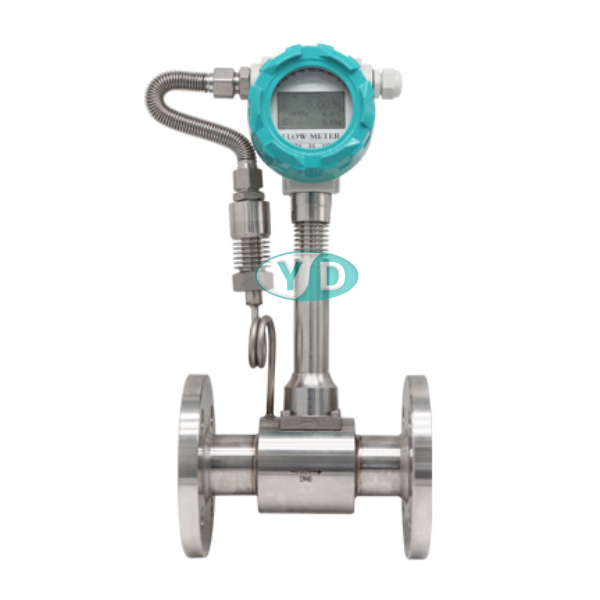

温压补偿型涡街流量计是一种常用的结构形式，其表体自身不带连接法兰，在与管道连接时，将流量计夹装于两片专用法兰之间，再用螺栓紧固即可。其特点是体积小，结构简单紧凑。同时提供专用法兰和紧固螺栓，故安装费用低，安装也非常方便。
产品优点 / PRODUCT ADVANTAGES
安装简便，维护十分方便；
结构简单牢固，无可动部件，长期运行十分可靠；
量程范围宽，量程比可达1：15；
压力损失小，运行费用低，更具节能意义；
应用范围广，液体、气体、蒸汽均可测量；
检定周期长，一般为两年；
在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
可现场显示，也可远距离传输，还可与计算机控制系统联网；
检测探头不直接接触被测介质，性能更稳定。
技术参数 / TECHNICAL PARAMETERS
性能 | 技术参数 |
测量介质 | 蒸汽、压缩空气、液体（单相介质） |
介质温度 | -40℃～+350℃ |
介质压力 | 1.6、2.5、4.0Mpa |
量程比 | 1：8～1-30（参比标况下空气）1：8～1：40（参比常温水） |
测量范围 | 液体0.4～0.7m/s 气体4.0～60m/s 蒸汽5.0～70m/s |
规格 | DN25～DN300mm |
材质 | 304、316L多种材质 |
雷诺数 | 正常2*104Cd～7*106 |
阻力系数 | Cd≤2.6 |
振动加速度 | LUGB型≤0.2g |
防护等级 | IP65 |
防爆等级 | （ia) II CT6 |
精度 | 1.0级、1.5级 |
环境条件 | 环境温度 | -40℃～+55℃（非防爆场所）-20℃～+55℃（防爆场所） |
相对湿度 | ≤85% |
大气压力 | 86～106Kpa |
供电电源 | 非防爆型 | 脉冲型 | +12VDC 20mA |
电流型 | +24VDC 20mA |
输出信号 | 频率脉冲信号2～3000Hz 低电平≤1V 高电平≥6V |
二线制4-20mA信号（隔离输出） 负载≤500Ω |
