产品简介 / INTRODUCTION

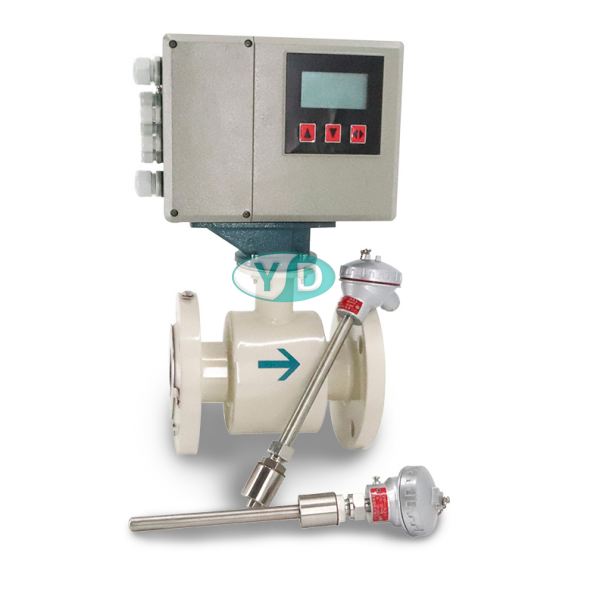

电磁热量表符合标准JB/T9248-2015《电磁流量计》，是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。已取得了国家防爆电气产品质检中心颁发的防爆合格证，防爆标志为EXD11CT6，适用于各种**性环境的液体测量。
工作原理 / WORKING PRINCIPLE
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，**输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
产品优点 / PRODUCT ADVANTAGES
1、电磁流量计传感器结构简单，测量管内没有可动部件，无任何阻碍流体流动的节流部件；
2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量；
3、测量过程中，它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响；
4、电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态(层流或湍流)无关；
5、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量；
6、工业用电磁流量计的口径选择范围宽。
技术参数 / TECHNICAL PARAMETERS
性能 | 技术参数 |
公称通径 | DN3——DN3000mm |
精度 | 示值的±0.5%,可选示值的±0.3%或±0.2% |
衬里材料 | 聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶 |
电极材料 | SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨 |
电极形式 | 标准型,刮刀型,可更换型 |
连接方式 | 法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接 |
介质温度 | 一体型 | -20℃～+60℃ |
|
分体式 | 氯丁橡胶衬里、聚氨酯衬里 | -20℃～+60℃ |
|
-20℃~+120℃、-20℃~+180度℃ | -10℃～+160℃ |
|
公称压力 | 0.6～4.0Mpa（特殊压力可定制） |
环境温度 | -25℃～+60℃ |
|
环境湿度 | 5～100%RH（相对湿度） |
介质导电率 | ≥20μs/cm |
测量范围 | 1500：1 流速设定<15m/s |
结构形式 | 一体型、分体型、沉浸型、防爆型 |
防护等极 | IP65、IP68可选 |
防爆标志 | ExmdIIT 4 |
产品标准 | JB/T9248-2015电磁流量计 |
