产品简介 / INTRODUCTION

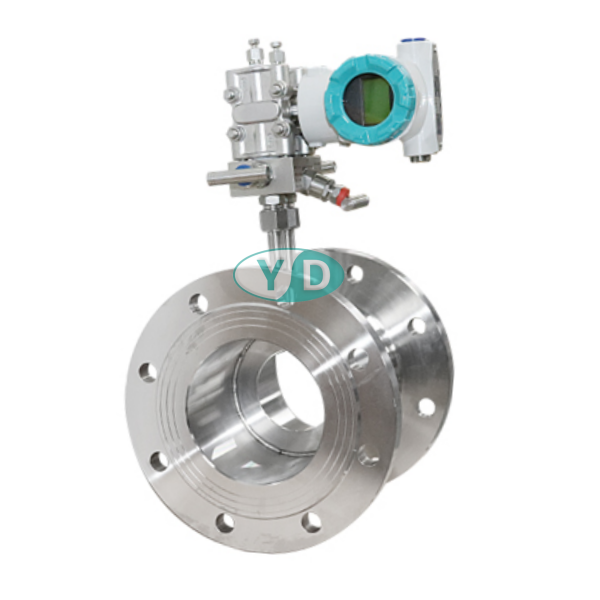

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置、，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪组成，具有结构简单，维修方便，性能稳定，使用可靠等特点。
产品优点 / PRODUCT ADVANTAGES
●量程范围宽、大于10：1；
●结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉；
●孔板流量计计算采用成熟标准与加工；
●应用范围广，全部单相流皆可测量，部分混相流亦可应用；
●标准型节流装置无须实流校准，即可投用；
●一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器；
●高精度，完善的自诊断功能；
●孔板流量计其量程可自编程调整；
●可同时显示累计流量、瞬时流量、压力、温度；
●具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
技术参数 / TECHNICAL PARAMETERS
节流件名称 | 适用管道 | 适用直径比B（d/D） | 应用特点 | 流出系数不确定度Ec% | 设计标准 |
（DN mm） |
|
| 50－500 | 0.2－0.75 | 适用于清洁介质其中GD结构适合高温高压条件下流量的测量 | 0.6－0.75% | ISO5167 |
| 环室式 | 50－500 | 0.2－0.75 | GB/T2624－93 |
角接取压标准孔板 | 夹紧环式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清洁流体流量的测量 |
|
| 斜钻孔式 | 450－1000（3000） | 0.2－0.75 |
|
法兰取压标准孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，适用于各种介质 | 0.6－0.75% | ISO5167 |
径距取压标准孔板 | 50－1000 | 0.2－0.75 | GB/T2624－93 |
角接取压标准喷嘴 | 50－500 | 0.3－0.8 | 压损小，寿命长，尤其适用于蒸汽流量测量 | 0.8－1.2% | ISO5167 |
（ISA1932喷嘴） | GB/T2624－93 |
| 50－630 | 0.2－0.8 | 压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 | 2.00% | ISO5167 |
长径喷嘴 | GB/T2624－93 |
| 机械加工式 | 100－800 | 0.2－0.8 | 压力损失小，所需直管段小于孔板、喷嘴 | 1.00% | ISO5167 |
经典文丘利管 | 粗焊铁板式 | 200－1200（2000） | 0.4－0.7 | 1.50% | GB/T2624－93 |
| 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 |
文丘利喷嘴 | GB/T2624－93 |
1/4圆孔板 | 25－150 | 0.245－0.6 | 适用于低雷诺数 | 2.0－2.5% | DIN BS |
锥形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.00% | BS |
圆缺孔板 | 50－1500 | 0.32－0.8 | 适用于赃污，有气泡析出或含有固体微粒的流体测量。 | 1.50% | DIN |
偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME |
小孔板 | 12.5－40 | 0.2－0.75 | 适用于小管道流量测量 | 0.75% | ASME |
透镜式孔板 | 12.5－150 | 0.2－0.75 | 适用于高压常温小管道流量测量 | 0.6－0.75% | ISO5167ASME |
端头孔板 | 大于等于15 | 0.2－0.62 |
| 1.5－2.0% |
|
双重孔板 | 25－400 | 0.2－0.8 | 适用于大流量测量 |
|
|
限流孔板 |
|
|
|
|
|
